日期：2013-01-28瀏覽： 來源:國海濾器

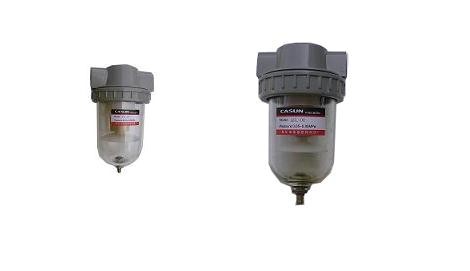

QSL-10系列空氣過濾器——多種規格系列于一般氣壓傳動系統中，除去壓縮空氣中的固態雜質,水滴和油污等達到氣壓傳動系統所要求的凈化程度。
技術參數
|
型號 |
QSL |
|||||||
|
公稱通徑mm |
|
8 |
10 |
15 |
20 |
25 |
40 |
50 |
|
接管口徑 |
|
1/4 |
3/8 |
1/2 |
3/4 |
1寸 |
1-1/2 |
2寸 |
|
較高使用壓力MPa |
1.5 |
|||||||
|
調壓范圍MPa |
0.05~0.8 |
|||||||
|
工作溫度°C |
5～60 |
|||||||
使用注意事項
1) 裝配前,要充分吹除掉配管中的切屑物,灰塵等,防止密封材料碎片混入.
2) 進出口方向不得裝反.QSL-20要垂直安裝,水杯向下.為便于維修,上下應留出適當空間 。
|
型號 |
壓力降等于進口壓力為5%條件下，測得各種進口的壓力空氣流量應不小于下列值 |
||||
|
空氣流量L/min |
|||||
|
進口壓力 |
|||||
|
0.25 |
0.4 |
0.63 |
0.8 |
1.00 |
|
|
QSL-6 |
200 |
290 |
450 |
360 |
680 |
|
QSL-8 |
450 |
720 |
1100 |
1460 |
1700 |
|
QSL-10 |
760 |
1170 |
1620 |
2000 |
2340 |
|
QSL-15 |
1170 |
1460 |
2340 |
2700 |
3420 |
|
QSL-20 |
1700 |
2800 |
4000 |
4600 |
5400 |
|
QSL-25 |
2100 |
3420 |
5200 |
5800 |
6800 |
|
QSL-40 |
2500 |
4020 |
6400 |
7000 |
8200 |
